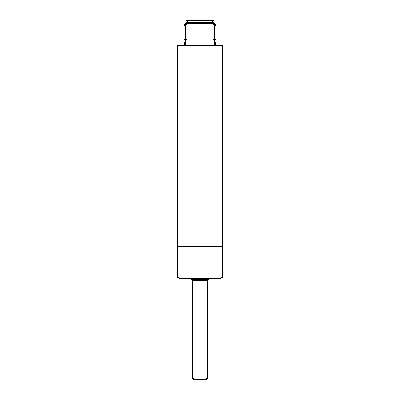

Kompakt Temperaturmessumformer Typ: TU / TU01 / TU02 / TU03 / TU04
Kabelanschluss
Temperaturbereich: -50 bis +200 °C
Messorgan: Pt 100
Anwendung: Die kompakten Temperaturmessumformer PT100 mit Ausgangssignal 4…20 mA sind für sterile Verfahrenstechnik im Bereichen der Nahrungsmittel-, Getränke- und Pharma-Industrie als auch für Biotec und Life-Science-Engineering mit hohen hygenischen Anforderungen geeignet.
Downloads
technisches Datenblatt ZulassungenGehäuse
Edelstahl 1.4301
Schutzart
IP 68 / IP 69 K
nach DIN EN 60529 / IEC 529

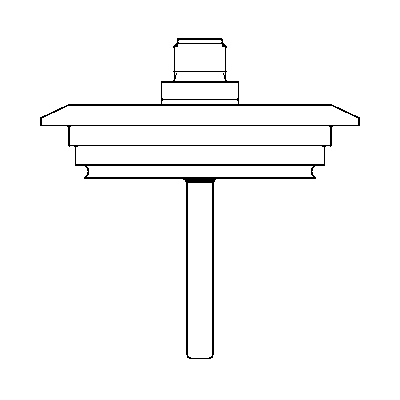

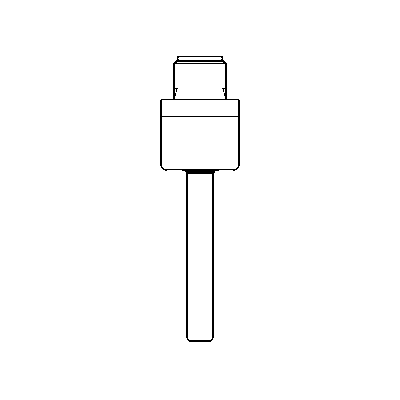

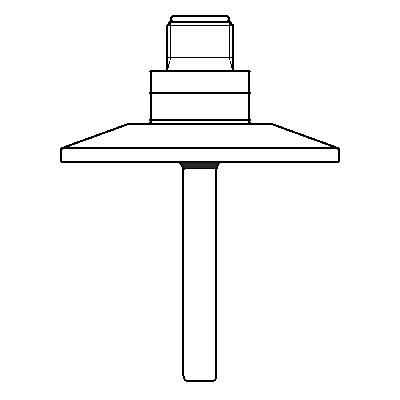

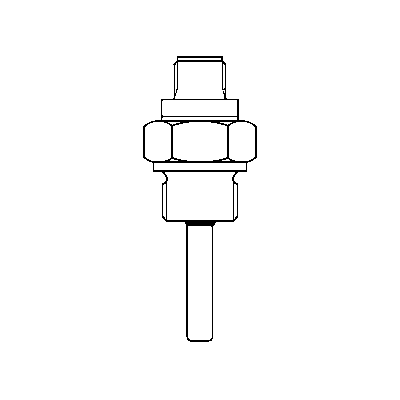

Prozessanschluss
Oberflächenrauheit ≤ 0,8 µm
Option: ≤ 0,4 µm, elektropoliert
Edelstahl 1.4571
Messbereich Grundkonfiguration

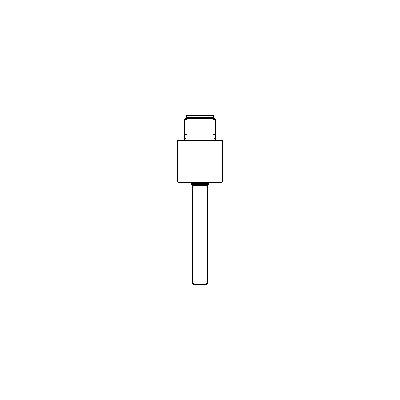

-50...+150°C (-58...300°F) ohne Halsrohr

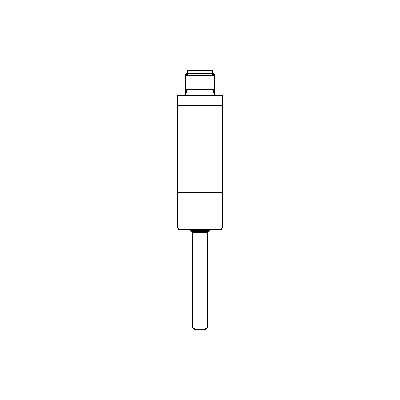

-50...+200°C (-58...390°F) mit Halsrohr
Temperatursensor
PT100 / (opt. PT1000) 4-Leiter, bodenempfindlicher Messwiderstand, Klasse A, DIN EN 60751
Belastbarkeit: 0,3 ... 1,0 mA
Ausgangssignal Hart-Protokoll
4...20 mA, obtional 20...4 mA, 2-Leiter
Linearisierung
Temperaturlinear nach DIN EN 60751
Einschaltverzögerung
< 10 mS
Ansprechzeit
t50 < 3,3 s / t90 < 9,6 s
Genauigkeit
0,1 % von der Spanne
Langzeitstabilität
≤ 0,1 K / Jahr
Hilfsenergie
Ub = 7,5...30 V DC Verpolungsgeschützt
Bürde
Rb [Ohm] = (Ub [V] -7,5 [V] )/0,025 [A]
Ausfallsignal
Fehlerbruch: ≤ 3,8 mA
Fühlerkurzschluss: ≥ 21 mA
Elektrischer Anschluss
Rundstecker M12 x 1
IP 68 / IP69K nach EN 60529 / IEC 529
Zulässige Temperaturen
Lagertemperatur: -40...85°C
Umgebungstemperatur: Seite 11.3307
Elektromagnetische Verträglichkeit (EMV)
2014/30/EU, EN 61326
Emission (Gruppe 1, Klasse B9
Störfestigkeit (industrieller Bereich)
Option
siehe Technische Details
